厌氧水相生物膜的氧浓度梯度如何测量？微型氧探头与剖面系统选型

厌氧培养并不意味着样品内部所有位置的氧浓度都完全相同。氧可能通过上覆水、容器开口、管路或取样过程进入体系，并在水—生物膜界面形成明显梯度。因此，研究厌氧水相生物膜时，仅测量上覆水中的平均溶解氧，往往不足以反映生物膜内部的真实微环境。

若研究目标是判断生物膜不同深度的残余氧浓度，需要区分固定点溶解氧监测和微米级氧剖面测量。

一、固定点氧传感器贴片能测生物膜剖面吗？

氧传感器贴片通常安装在透明培养容器内壁，通过外部光纤非侵入读取。它适合连续监测培养液某一固定位置的溶解氧，具有不取样、不消耗氧和降低污染风险等特点。

但贴片只能反映贴片所在位置的氧浓度，不能自行进入生物膜，也不能连续改变测量深度。因此，OXY-1 SMA配合PSt3贴片可以用于监测生物膜上覆水中的背景溶解氧，但不能直接获得生物膜内部的氧浓度剖面。

如果实验重点是接近零氧条件下的固定点残余氧监测，可以考虑OXY-1 SMA trace配合PSt6痕量氧传感器。PSt6溶解氧检出限可达到1 ppb，但其本质仍是固定位置测量。

二、生物膜氧剖面需要什么设备？

对于水相生物膜、微生物膜、沉积物或其他半固态样品，可采用以下配置：

• OXY-1 ST trace痕量氧测量主机；

• PM-PSt8剖面氧微传感器；

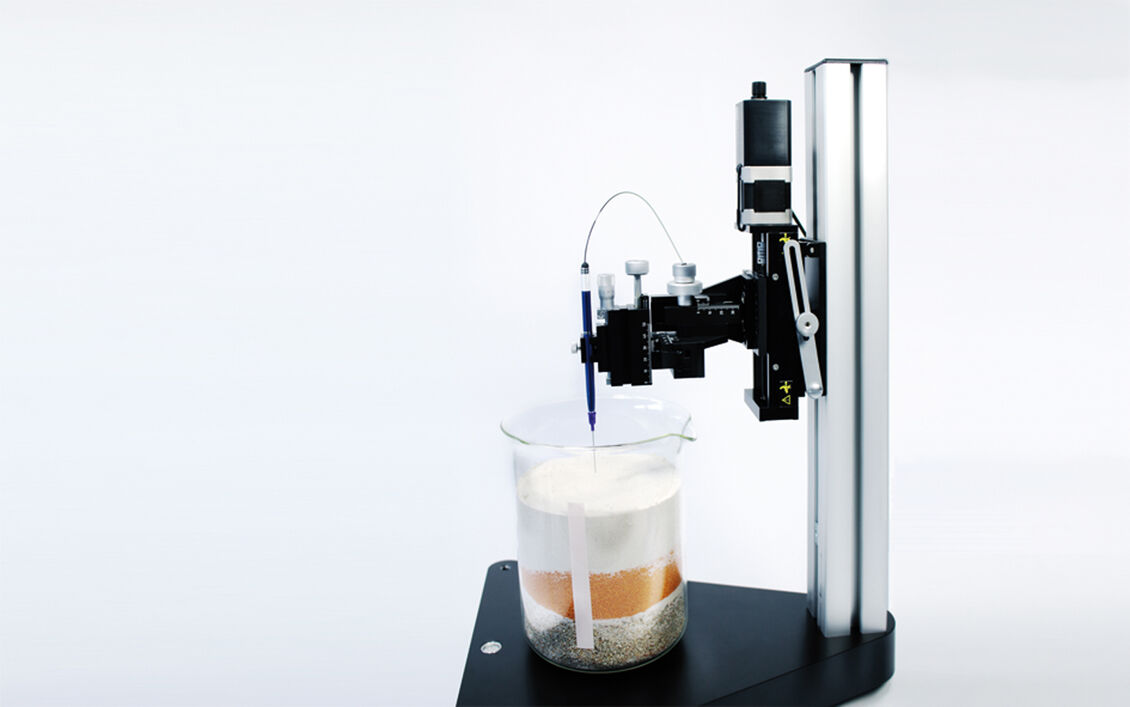

• PreSens自动微操系统；

• PreSens Profiling Studio剖面测量软件；

• 温度补偿探头及样品固定附件。

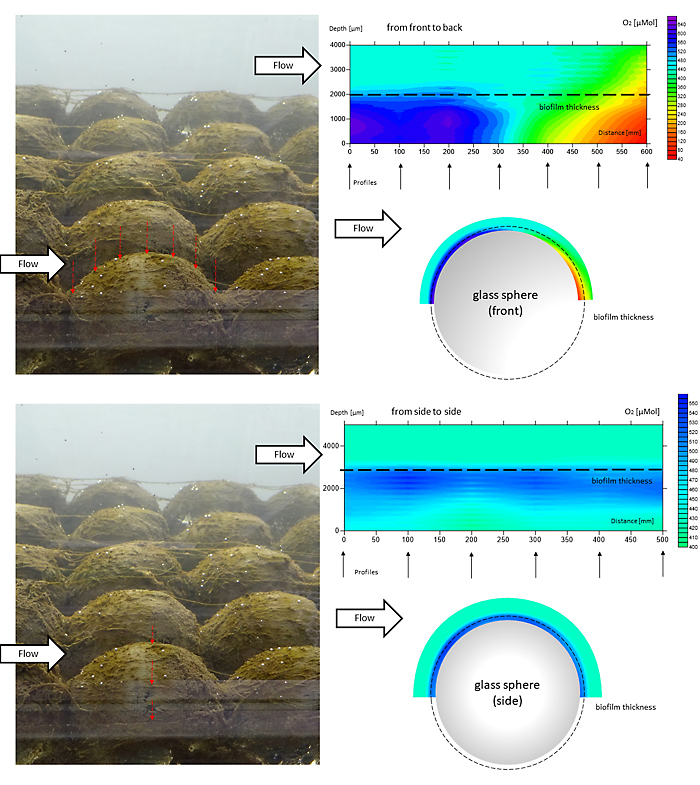

PM-PSt8是一种可插入生物膜的光学氧微传感器。微操系统沿垂直方向控制探头移动，在上覆水、生物膜表面、生物膜内部及载体附近分别读取氧信号，从而形成氧浓度随深度变化的曲线。

与电化学氧电极不同，光学氧传感器在测量过程中不消耗样品中的氧，尤其适合低氧、小体积和氧浓度梯度明显的研究。

三、PM-PSt8的检出限是多少？

PM-PSt8适用于痕量氧剖面测量，其官方主要参数包括：

• 氧浓度范围：0～10% O₂；

• 氧分压范围：0～100 hPa；

• 溶解氧范围：0～4.5 mg/L；

• 溶解氧检出限：3 ppb；

• 准确度：±3 ppb或测量值的±3%，取较大者；

• 液相响应时间：小于10秒；

• 官方标称空间分辨率：250 μm；

• 测量温度范围：0～50℃。

对于接近零氧的样品，传感器检出限只是影响结果的一部分。零氧校准、培养液温度、盐度、探头等待时间以及外界空气渗入，同样会直接影响最终数据。

四、10 μm步长是否等于10 μm空间分辨率？

PreSens自动微操系统的程序移动步长最低可以设置到10 μm，但这并不意味着系统能够分辨10 μm厚的独立生物膜结构。

PM-PSt8的官方标称空间分辨率约为250 μm。10 μm描述的是探头机械移动的距离，而实际有效空间分辨率还受到传感器尖端尺寸、响应时间、生物膜结构和探头插入扰动等因素影响。

实际测量时可以采用分区步长：

• 在上覆水等氧浓度变化较缓慢的区域，采用50～100 μm步长；

• 在水—生物膜界面及氧浓度快速变化区域，采用10～25 μm步长；

• 进入稳定无氧区域后，可以重新增大步长。

这种设置既能提高界面附近的数据密度，也能减少不必要的测量时间。

五、多厚的生物膜适合做氧剖面？

PreSens没有规定统一的最低生物膜厚度。是否适合测量，还取决于生物膜硬度、均匀性、载体形状和预期氧梯度。

PM-PSt8的标称空间分辨率约为250 μm。因此，膜层越厚，越容易获得多个具有解释意义的深度区间。对于厚度达到数百微米至毫米级的生物膜，通常更适合进行完整的内部氧剖面分析。

如果生物膜厚度低于250 μm，即使微操系统能够以10 μm移动，也不宜直接将相邻数据解释为彼此独立的膜内结构。正式选型前，应先确认生物膜的大致厚度和载体形式。

六、如何避免空气进入厌氧样品？

厌氧生物膜测量的难点，不只是传感器灵敏度，还包括如何在探头移动过程中保持样品环境稳定。

实验设计时应重点确认：

1. 测量是否在厌氧工作站或惰性气体保护环境中完成；

2. 样品容器是否需要设置可移动探头的密封接口；

3. 上覆水是否需要氮气或氩气保护；

4. 探头进入样品前是否已经完成零氧和低氧校准；

5. 测量过程中是否存在搅拌、流动或温度变化；

6. 培养液是否含有可能影响传感器的特殊化学成分。

如果探头移动时外界空气持续进入样品，测得的残余氧可能来自实验操作，而不是生物膜本身。

七、是否需要同时监测上覆水溶解氧？

对于要求较高的生物膜实验，可以同时设置两个测量系统：

• 使用PM-PSt8对生物膜进行深度剖面扫描；

• 使用PSt6贴片连续监测上覆水中的背景溶解氧。

这样能够判断剖面变化来自生物膜内部代谢，还是来自上覆水氧浓度变化。若需要两个通道同时工作，应分别配置对应主机或选用合适的多通道方案。

常见问题

PM-PSt8能用于水相生物膜吗？

可以。该传感器适用于生物膜、微生物垫、沉积物等半固态样品的痕量氧剖面测量。

普通PSt3贴片可以替代微型探头吗？

不能。PSt3贴片适合固定点非侵入测量，不能进入生物膜内部，也不能连续改变测量深度。

完全厌氧时还能测出数据吗？

设备测量的是样品中的残余氧。当实际浓度低于传感器检出限时，只能判断其低于相应检出水平，不能将读数简单理解为绝对零氧。

是否可以同时测量pH或CO₂剖面？

氧测量主机本身主要测氧。若需同步测量pH或CO₂，需要配置对应的光学微传感器、测量主机及兼容的微操附件。

选型前需要提供哪些信息？

为了确认主机、探头、微操行程和样品附件，建议提供：

• 生物膜厚度及载体形式；

• 样品容器尺寸和开口结构；

• 剖面测量的总深度和期望步长；

• 培养液温度、盐度及主要成分；

• 是否在厌氧工作站中操作；

• 是否需要同步监测上覆水溶解氧；

• 是否还需要pH或CO₂剖面数据。

曦源科学仪器（上海）有限公司可根据样品结构、目标检出限和实验环境，协助进行PreSens光学氧测量系统的配置与应用确认。
